Устройство кондиционера (сплит-системы) настенного типа

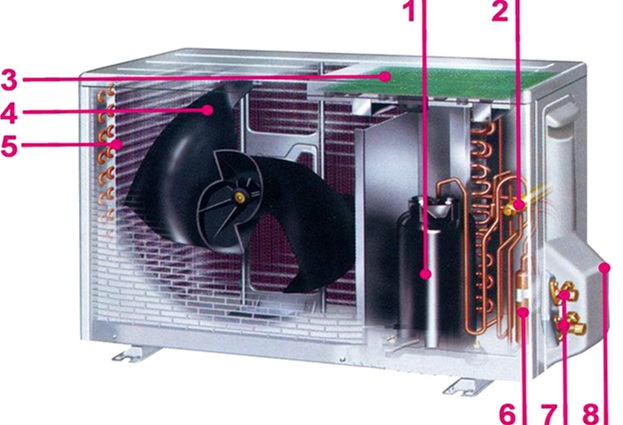

Внешний блок сплит-системы настенного типа

1. Компрессор	Своеобразный насос, создающий высокое давление, при котором в конденсаторе происходит конденсация паров хладагента (при этом выделяется тепло). Компрессор размещается в наружном блоке, чтобы создаваемый им шум не мешал людям, находящимся в помещении.
2. 4-х ходовой клапан	Осуществляет изменение направления движения хладагента по фреоновому контуру при переключении режимов с ХОЛОД (Cool)на ТЕПЛО (Heat). Также называется реверсивным клапаном.
3. Плата управления (инвертор)	При помощи датчиков инвертор оценивает состояние окружающей среды и управляет работой кондиционера с учетом заданных настроек. Он не только обеспечивает плавный пуск компрессора, тем самым продлевая срок его службы, но и предотвращает температурные перепады, благодаря чему снижается расход электроэнергии.
4. Крыльчатка вентилятора внешнего блока	Вращающаяся часть вентилятора, который установлен перед конденсатором. Вентилятор создает разряжение позади себя. Такое расположение вентилятора позволяет увеличить эффективность теплообмена с окружающим воздухом.
5. Теплообменник внешнего блока (конденсатор)	Здесь пары хладагента переходят из газообразного состояния в жидкое, отдавая свое тепло воздуху. После этого хладагент движется во внутренний блок (испаритель) для того, чтобы забрать тепло из воздуха в помещении.
6. Шумоглушитель	Снижает шум при движении хладагента по фреоновому контуру.
7. 2-х и 3-х ходовые вентили	Служат для присоединения медных трубопроводов (фреонопроводов), соединяющих внутренний и внешний блоки. Отличие 2-х и 3-х ходового вентиля состоит в том, что в 3-х ходовом вентиле присутствует сервисный штуцер (клапан Шредера) для проведения вакуумирования, опрессовки, заправки и эвакуации фреона из холодильного контура.
8. Защита вентилей	Предохраняет вентили и электрические соединения от случайного повреждения или попадания воды.

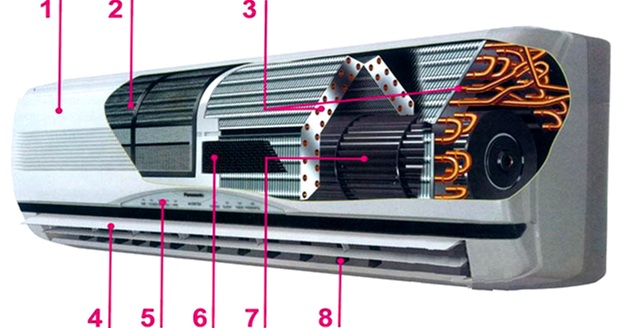

Внутрений блок сплит-системы настенного типа

1. Воздухозаборная решетка внутреннего блока	Защищает воздухозаборные отверстия от попадания посторонних предметов в вентилятор.
2. Воздушный фильтр	Представляет собой сетку, которая задерживает крупные, видимые частицы (пыль, волосы, пух и т.д.). При ежедневном использовании этот фильтр рекомендуется очищать около двух раз в месяц. Другое название — фильтр грубой очистки воздуха.
3. Теплообменник внутреннего блока (испаритель)	Воздух из помещения подается на испаритель, где он отдает свое тепло хладагенту (нагревает его). Это тепло расходуется на кипение хладагента, который из жидкого состояния полностью переходит в газообразное. При этом на холодном испарителе выделяется конденсат (влага из воздуха), который стекает в специальную ванночку и удаляется через систему удаления конденсата (дренажный гофрированный шланг) на улицу.
4. Жалюзи горизонтальные	Служат для направления воздушного потока. В режиме качания обеспечивают равномерное охлаждение (обогрев) помещения.
5. Дисплей	На дисплее выводятся данные о текущем режиме работы кондиционера и его состоянии.
6. Угольный фильтр	Поглощает неприятные запахи из воздуха. Другое название этого фильтра — фильтр тонкой очистки.
7. Крыльчатка вентилятора внутреннего блока	Обычно вентилятор внутреннего блока имеет форму полого цилиндра, стенки которого образованы крыльчаткой (другое название «беличье колесо»). Эта форма обеспечивает высокую пропускную способность при низком уровне шума.
8. Вертикальные жалюзи внутреннего блока	Перемещаясь слева направо, эти жалюзи направляют поток воздуха в соответствующую сторону. Автоматическая регулировка этих заслонок предусмотрена только в моделях премиум-класса.
