40RU+38AUZ/AUD

Основные особенности системы:

Одноконтурные и двухконтурные системы
Эффективность соответствует американскому стандарту ASHRAE 90.1

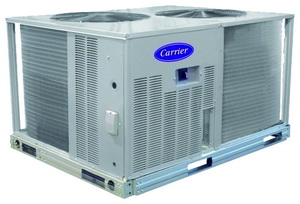

Компрессорно-конденсаторные наружные блоки 38AUZ/AUD:

Агрегаты с воздушным охлаждением конденсатора производительностью 17 – 59 кВт (только охлаждение) на безопасном хладагенте R410A.
Блоки 38AUZ – одноконтурные, а 38AUD – двухконтурные.
Работают при наружных температурах от +4 до +52°С (с опцией «Мотор-Мастер» до -29°С).
Высокоэффективные герметичные спиральные компрессоры.
Гальванизированный металлический корпус, устойчивый к воздействию окружающей среды.
Comfort Alert – система диагностики и устранения неисправностей.
Обогреватель картера комперссора
Реле защиты по высокому и низкому давлению.
Защита от коротких циклов
Виброизоляция
Удобный доступ к агрегату для обслуживания и ремонта благодаря легкосъемным панелям
Увеличенные размеры блока управления и клеммной колодки.

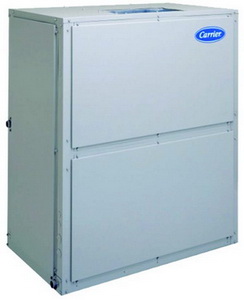

Внутренние блоки канального типа 40RU:

Возможен вертикальный или горизонтальный монтаж без какой-либо модификации конструкции блока.

Увеличенный расход воздуха – до 13.600 м³ в час.
Внешнее статическое давление до 600 Па.
Блок легко монтируется и экономичен в эксплуатации.
Обеспечивает чистый, свежий, кондиционированный воздух. Сменные фильтры очищают воздух от пыли, а теплоизолирующий слой обладает антимикробными и антигрибковыми свойствами.
Прочный гальванизированный металлический корпус, устойчивый к воздействию окружающей среды.
Точная балансировка и наладка вентиляторов обеспечивает снижение турбулентности воздушного потока, снижает уровень шума и повышает эффективность системы.
Легкое и удобное обслуживание: сняв одну боковую панель, Вы получаете доступ к фильтру, двигателю, приводу вентиляторов, ТРВ и теплообменнику.
Могут быть подключены к системе регулирования «Comfort Zone II»

Внутренний блок		40RUA07	40RUA08	40RUA12	40RUA14	40RUA16	40RUA25
Наружный блок		38AUZ07	38AUZ08	38AUD12	38AUD14	38AUD16	38AUD25
Холопроизводительность	кВт	18.3	23.2	29.1	35.3	45.8	59.2
Потребляемая мощность	Вт	5.1	6.9	8.2	10.9	13.5	16.6
Коэффициент эффективности EER		3.58	3.37	3.70	3.37	3.52	3.58
Кол-во холодильных контуров		1	1	2	2	2	2
Внутренний блок
Расход воздуха	м³/ч	4080	5100	6800	8500	10200	13600
Уровень звуковой мощности	дБА	86.3	88.3	91.6	91.1	92.7	96.4
Размер (вхШхГ)	мм	1076×1509×1165		1279×1509×1165		1279×2193×1148	1279×2193×1704
Вес нетто	кг	149	160	226	229	288	444
Размер труб: Газ, мм Жидкость, мм	дюйм дюйм	1-1/8“ 3/8“	1-1/8“ 1/2“	1-1/8“ 3/8“	1-3/8“ 1/2“	1-3/8“ 1/2“	1-3/8“ 1/2“
Электропитание	V-Ph-Hz	400/3/50
Допустимая температура	°C	от 2 до 52

Условия: температура в помещении 27º С (DB) / 19º C (WB), наружного воздуха 35º С .
Уровень звуковой мощности в помещении измерен согласно AHRAE 1987 HVAC глава 52.
Уровень шума вне помещения и производит. наружных блоков измерены согласно стандарту AHRI 270-2008, без шумоизоляции.

40RU+38AUZ/AUD

Аксессуары для компрессорно-конденсаторных блоков 38AUZ/AUD

Описание	Опция, устанавл. на заводе-изготовителе	Аксессуар, устанавл. на месте монтажа системы
Реле (неплавящийся предохранитель)	X
Спец. защита теплообменника	X
Регулятор давления MotorMaster®	X	X
Проволочная защитная решетка для конденсатора (только модели 07 -14)		X
Жалюзи для защиты от града и снега	X	X
Программируемый термостат		X

Аксессуары для внутренних блоков 40RU

Описание	Опция, устанавл. на заводе-изготовителе	Аксессуар, устанавл. на месте монтажа системы
Двигатель вентилятора переменного тока	X
Приводы переменного тока	X
Датчик концентрации углекислого газа		X
Емкость для конденсата		X
Пленум на выходе		X
Экономайзер		X
Электронагреватель		X
Отопительный теплообменник горячей воды		X
Комплект для подвеса		X
Предварительно окрашенный блок	X
Программируемый термостат		X
Рециркуляционная воздушная решетка		X
Отопительный паровой теплообменник		X
Основание		X
УФ-бактерицидная лампа		X

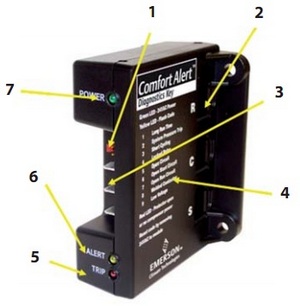

Comfort Alert – система диагностики и устранения неисправностей

Обозначения на рисунке:

Возможность отправки сигнала на термостат.
3Ф модуль диагностирует потерю фазы или изменение порядка фаз.
Лепестковые выводы диагностируют запрос термостата «Y» и напряжение на контрольном проводе.
Система диагностики позволяет сервисному инженеру быстро и точно определить причины неполадки и устранить ее.
Красный световой индикатор TRIP сигнализирует об останове компрессора или отключении электропитания компрессора.
Желтый световой индикатор ALERT мигает при возникновении неполадки и позволяет узнать код неисправности.
Зеленый световой индикатор POWER сигнализирует, что на контакты модуля диагностики подается напряжение.
