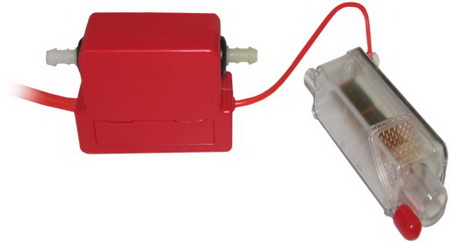

Дренажный насос Roda

Roda

Техническая спецификация

Скорость потока воды – 12 литров в час на нулевой высоте
Максимальная рекомендуемая высота подъема – 10м
Уровень шума – 23дБ(А) на расстоянии 1м
Высота всасывания – 1м
Термозащита

Техническая спецификация:

Электропитание: 220В-16Вт
1 фаза 50 Гц
ЗА сигнальные провода не под напряжением
Прибор класса 2
Постоянно готов к работе
Объемный датчик уровня
Скорость потока воды: 12 литров в час на нулевой высоте
Максимальная рекомендуемая высота подъема: 10м
Максимальная температура воды: 40˚С
Уровень шума:23 дБ(А) на расстоянии 1м
Высота всасывания: 1м
Диаметр внутренний отводящей трубки: 6мм
сϵ сертификат
Термозащита

Установка:

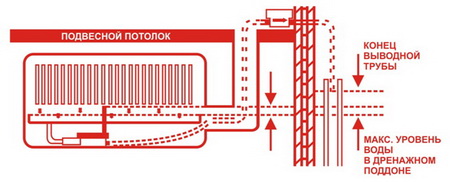

Располагайте трубу слива воды выше уровня воды на внутреннем блоке и вставьте ее конец в более широкую дренажную трубу.

Присоедините резервуар к трубе дренажного поддона, используя входной шланг.
Присоедините 6-мм трубку к крышке резервуара (убедитесь, что она находится в вертикальном положении и открыта)
Убедитесь, что резервуар находится в вертикальном положении для предотвращения повреждений. Крышка должна быть надежно защелкнута на камере резервуара.
Установите основной насос, желательно , под навесом.
Учитывая направление потока воды (обозначен стрелкой на насосе), соедините резервуар и насос с помощью 6-мм трубки (используйте зажимы, идущие в комплекте). Рекомендуемая длина трубки 2м или меньше для оптимального функционирования.
Присоедините 6-мм трубку к выходу насоса. Подведите выходную трубку к подходящему дренажу, избегая защемлений. Проверьте, что поступлению воды ничего не препятствует. Обратите внимание на схему установки во избежание сифонирования.

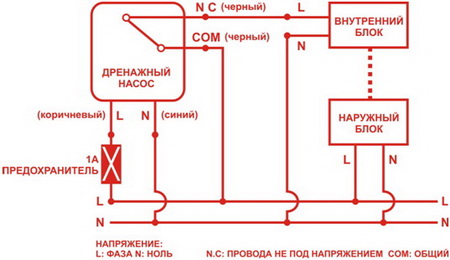

Присоедините фазу и ноль, используя 1А предохранители. Это должно производиться квалифицированным специалистом.
Подключите датчики реле высокого давления к проводу аварийного выключения. При аварийном заполнении резервуара датчик прекратит дальнейшую работу блока кондиционера.
Налейте воду в дренажный поддон, чтобы проверить работу насоса и отсутствие всякой течи.

Реле сигнализации высокого давления должно быть подключено к проводу аварийного выключения для предотвращения продолжительной работы блока кондиционера в случае отказа насоса.

ВАЖНО: данная схема является примером того, как может быть установлен насос и, следовательно, служит только для данного примера. Все составляющие насоса должны быть установлены квалифицированным специалистом, который рассчитывал установку кондиционера.

Сервис:

Каждые 6 месяцев необходимо тщательно производить чистку резервуара, фильтров и поплавка. Важно освободить пространство в зоне поплавка от мусора и водорослей, чтобы предотвратить течь и поломку насоса. Мы рекомендуем производить чистку весной и осенью, используя при этом антибактериальные средства.
